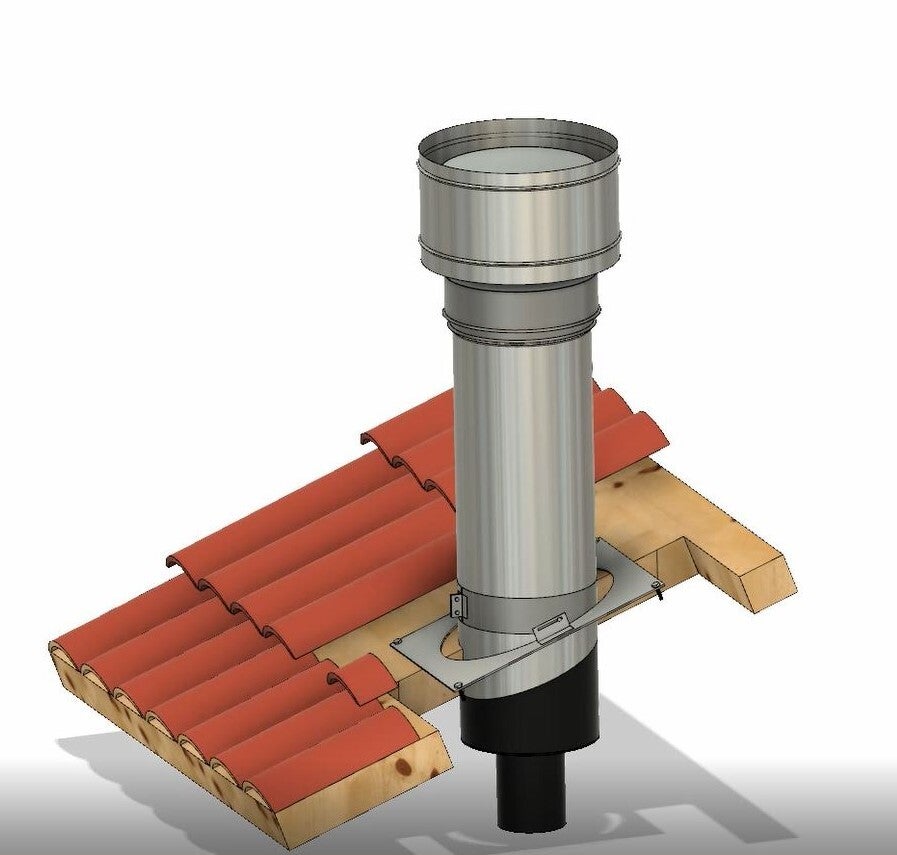

KIT PASSAGE DE FUMÉE DOUBLE PAROI INOX DIAM 200 POUR TOITURE BOIS OU BÉTON

Le kit est composé de :

• Un tube linéaire ML 1,00 ou 0,50 diam. 300/350 qui constitue le conduit extérieur appelé chemise, en acier inoxydable double paroi . A la base de la chemise se trouve une rosace soudée en acier inoxydable qui présente un trou égal au diamètre du conduit de fumée qui doit la traverser.

• Conduit composé d'un tube linéaire ML 1,00 ou 0,50 (de même longueur que le point 1) double paroi en inox diam. 200, avec rosace en acier inoxydable et embout émaillé noir ou en acier inoxydable diam. 200/250 selon besoins soudé à la base du tube. La rosace soudée en inox remplace le raccordement simple à double paroi.

• Une console de toit inclinable de 0° à 45° diam. 350 réglable en fonction de l'inclinaison du toit à utiliser pour ancrer la chemise.

• Fermeture du système de traversée de toiture constitué d'un raccordement final diam. 350 pour continuer avec une double paroi si le conduit doit être prolongé (Voir Figure 1) ou un raccordement final avec chapeau de cheminée pour compléter le conduit, tous deux ventilés.

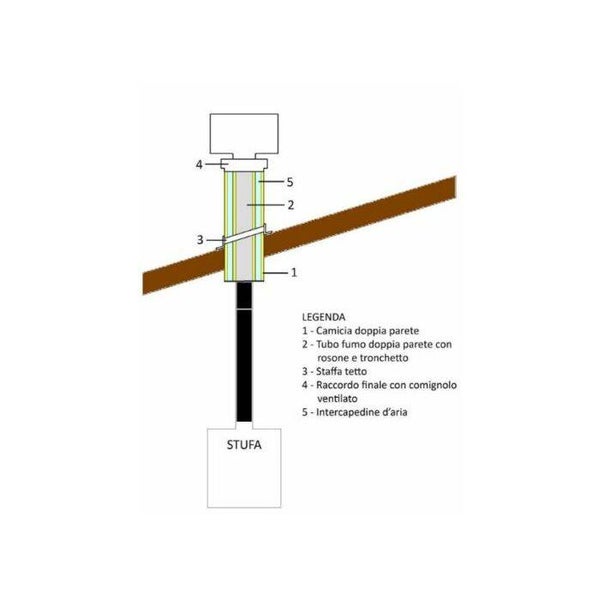

 Figure 1 - EXEMPLE DE RACCORD D'INSTALLATION POUR CONTINUER AVEC UN TUYAU À DOUBLE PAROI

•       SE TERMINANT PAR CHEMINÉE
•  CONNEXION POUR CONTINUER DOUBLE PAROI

• Une bande de verrouillage en acier inoxydable diam. 350.
